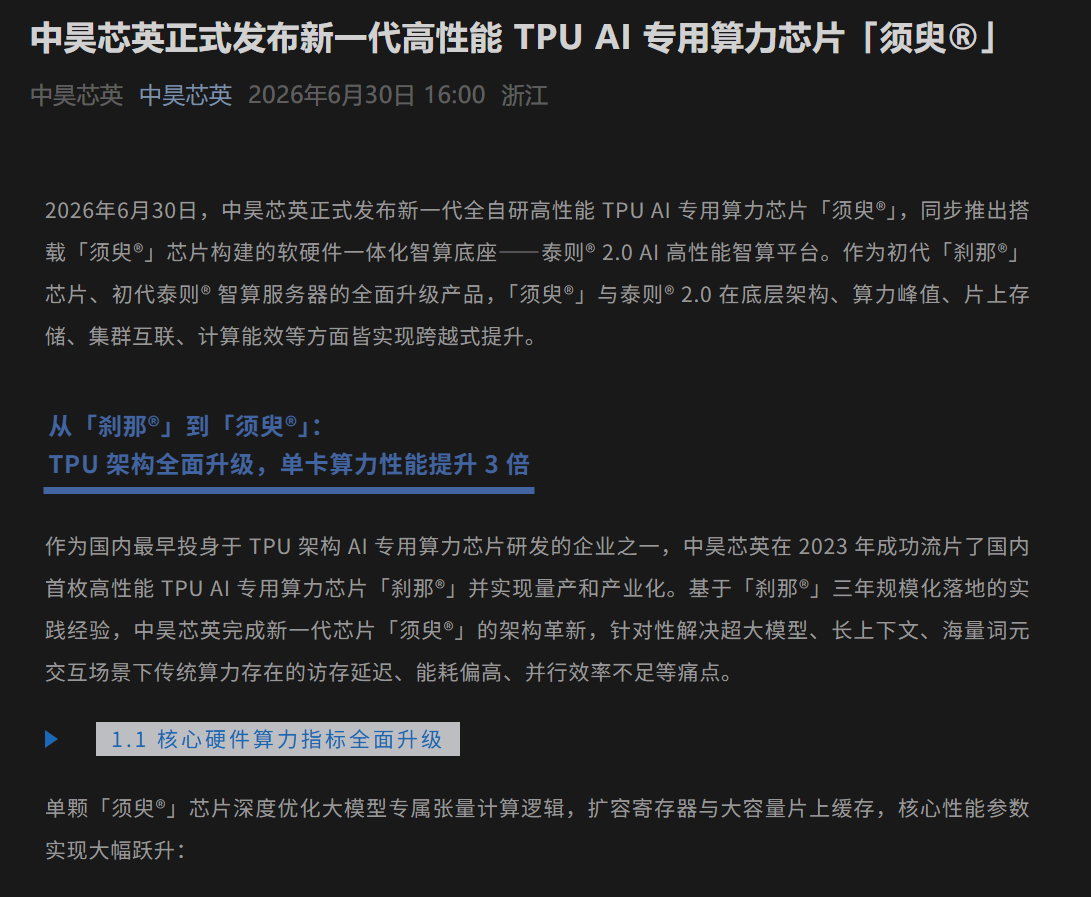

据介绍，须臾的单芯片混合精度浮点算力可达 896 TFLOPS，性能是上一代芯片「刹那」的 3 倍；8-bit 推理算力可达 1792TOPS，适配海量词元高并发推理场景。须臾的显存、芯片内部互联速率均有大幅提升，支持超长上下文。单卡额定功耗 600W，相比传统算力芯片功耗降低 50%，助力低碳数据中心建设。
同时，须臾的芯片 IP 核、专属指令集、底层算子加速库、整机系统软件均是完整自主研发，无海外核心技术依赖。满足政务、金融、电网等行业的安全合规要求。
而「泰则 2.0」则是高性能智算平台中标准的最小计算单元，它搭载两路高性能 CPU 处理器与 8 片高性能 TPU 处理单元，从物理形态上形成 1 台通用的 CPU 服务器外接 1 台高性能 TPU 算力加速设备，算力达 7.168P（IT之家注：混合精度），同等任务下整机能耗仅为传统 GPU 服务器的 80%。
此外，该平台从软件层面实现了全主流 AI 框架兼容，原生支持 PyTorch、vLLM、SGLang 等开发工具，训练场景适配 DeepSpeed、Megatron-LM 分布式套件；已完成 Qwen 全系列、DeepSeek、GLM、MiniMAX 等数十款大语言、多模态模型深度适配，开发者可快速完成模型迁移。
